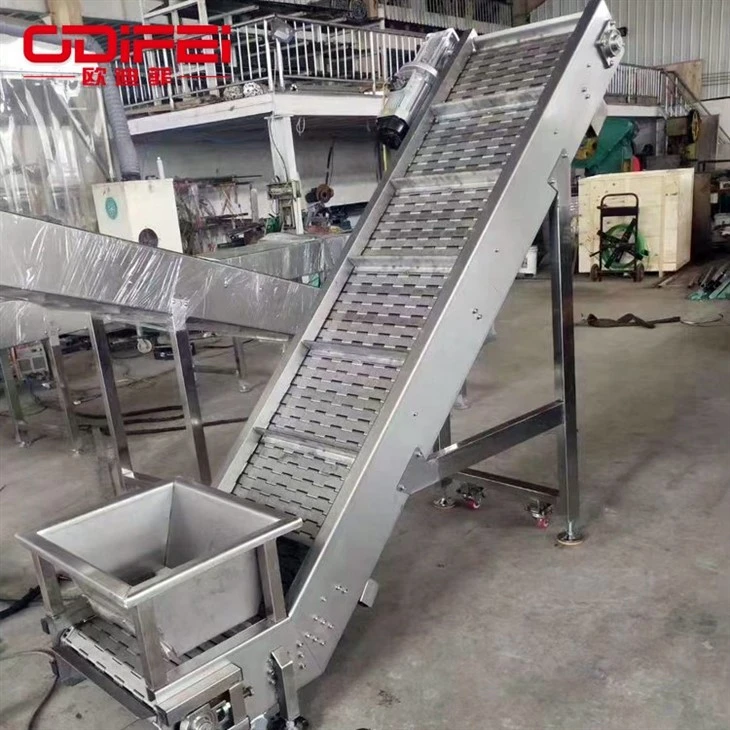

Ланчани транспортер за хлађење плоча



Транспортер за хлађење ланчаних плоча назива се и дозатор ланчаних плоча. Ланчани плочасти транспортер за хлађење се обично састоји од главе уређаја, покретног дела, оквира, погонског уређаја и репног уређаја. Када се контролно коло покрене, мотор се напаја, електрична енергија се претвара у кинетичку енергију унутар мотора под дејством електромагнетног поља, а главна осовина мотора почиње да се окреће. Затим главно вратило преноси снагу на зупчанике главе и репа преко редуктора. Када се зупчаници окрећу, вучни ланац почиње да се окреће са зупчаницима, а истовремено покреће ланац оптерећења на рад, а материјал почиње да се преноси са ланчаном плочом.





1. Транспортна површина ланчаног плочастог транспортера је равна и глатка, са малим трењем, а материјал глатко прелази између транспортних линија. Може да пренесе све врсте стаклених боца, ПЕТ боца, лименки и других материјала, као и све врсте кеса.

2. Плоче за ланац су направљене од нерђајућег челика и инжењерске пластике и имају широк спектар спецификација и спецификација, које се могу одабрати према материјалима за транспорт и захтевима процеса, и могу задовољити различите потребе свих сфера живота;

3. Материјал оквира је подељен на алуминијумски профил, обични угљенични челик и нерђајући челик.

4. Капацитет транспорта је велики и може носити велика оптерећења, као што су за електрична возила, мотоцикле, генераторе и друге индустрије;

5. Брзина транспорта је тачна и стабилна, а синхроно преношење се може гарантовати;

6. Генерално, ланчани транспортер се може директно опрати водом или директно уронити у воду. Опрема се лако чисти и може задовољити хигијенске захтеве индустрије хране и пића;

7. Распоред опреме је флексибилан. Хоризонтално, нагнуто и закривљено транспортовање може се обавити на једној транспортној линији;

8. Опрема има једноставну структуру и лако се одржава.





Модел	Капацитетt/h	Величина материјала мм	Брзина M/ s	Дужина транспорта м	Мотор	Дужина транспорта м	ПоверКВ	Редуцер
БЛ400	20	130	0. 8-3		ЈЗТ-31-4		2.2	ЈЗК250
				>10-20	32-4	>10-20	3	350
				>20-30	41-4	>20-30	4	350
				>30-40	42-4	>30-40	5. 5	400
БЛ500	25	150	0. 8-3		32-4		3	350
				>10-20	41-4	>10-20	4	400
				>20-30	42-4	>20-30	5. 5	400
				>30-40	51-4	>30-40	7. 5	500
БЛ650	35	200	0. 8-3		41-4		4	400
				>10-20	42-4	>10-20	5. 5	500
				>20-30	51-4	>20-30	7. 5	500
				>30-40	52-4	>30-40	10	650
БЛ800	55	280	0. 8-3		42-4		5. 5	500
				>10-20	51-4	>10-20	7. 5	650
				>20-30	52-4	>20-30	10	650
				>30-40	61-4	>30-40	13	750



Питања која захтевају пажњу:

1. Ова опрема се углавном користи за транспорт материјала са јаким хабањем и високом температуром.

2. Погонска јединица се може мењати на глави, лево и десно од машине за ланчану кашику.

3. Брзина транспорта треба да буде 8 ~ 10м/мин, прениска ће утицати на капацитет транспорта, превисока ће направити много буке, а хабање ће се повећати.









Ланчани транспортер за хлађење се састоји од уређаја за главни точак, уређаја за ланац са скалом, уређаја за затезање репног точка, уређаја за заштиту водича материјала, оквира и погонског уређаја.

1. Погонски уређај: Пошто брзина транспортера за хлађење ланчане плоче углавном није већа од 0,5 м / с, погонски уређај транспортера за хлађење ланчане плоче углавном усваја структуру преноса као што су мотор и редуктор, тако да се може директно повезати са спојницом попречног клизача и транспортером за хлађење ланчане плоче. Повезивање осовине главног точка поједностављује структуру уређаја главног точка, олакшава производњу, уградњу и подешавање, а трошак је такође низак, а ради се о једном погонском уређају са једном брзином.

2. Уређај за затезање репног точка: Уређај усваја уређај за затезање вијака, који се састоји од осовине репног точка, два репна зупчаника, пара вијака за затезање и других додатака. Затезни ланчаник (укључујући главчину) је подржан на осовини ланчаника двоструким котрљајућим лежајевима, који могу смањити коефицијент отпора када вучни ланац иде око ланчаника. Положај зубаца ланчаника и спојева вучног ланца могу се аутоматски подесити када се зупци ланчаника подесе како би се осигурало правилно спајање зубаца ланчаника и вучног ланца. перформансе.

3. Уређај за плочасти ланац: Ланац који се користи у БЛ Цхаин транспортеру за хлађење плоча је комадни ланац и ланац за штанцање са ваљцима постављеним на крајевима осовине. Ваљци су постављени на спољној страни спољних делова ланца. Ваљци само подносе оптерећење на доњој плочи, а њихове структурне димензије су сходно томе мање. , па је коефицијент отпора мањи, смањујући погонско и вучно оптерећење. Након топлотног третмана каљења и каљења, ланац има велику носивост и јаку затезну чврстоћу; спојна чаура ланчане плоче је направљена од легираног челика, карбуризована, каљена, брушена и има високу отпорност на хабање; резервоар за плочу са скалом: резервоар за плочу са скалом је носивост ланчане плоче за хлађење транспортера. Компоненте су жигосане и обликоване дебелим челичним плочама, са високом прецизношћу облика и димензија, малим кумулативним грешкама, а ваге неће одступити при ходању.

4. Сталак: Сталак усваја стандардизовану производњу, која не само да стандардизује производни процес, већ и избегава грешке узроковане ручним грешкама, побољшава стопу квалитета производа, штеди трошкове и побољшава економске користи.





Ова машина може бити постављена хоризонтално и вертикално нагнута (угао нагиба мањи од или једнак 60 степени), погодна за транспорт разних прашкастих и расутих материјала, као што су цементни клинкер, истоварни кокс, гвоздена шљака, руда, кречњак и други расути материјали са високом температуром мање од или једнаке 100. Отпорност на високе температуре, отпорност на хабање, може транспортовати расуте материјале и друге карактеристике су боље од других транспортера. Дужина транспорта једне машине може да достигне више од 150 метара, а јединична тежина материјала за{6}}преношење на велике удаљености може да достигне 2000 кг/м³. Углавном се користи у металургији, челику, коксовању, грађевинским материјалима, хемијској и другим индустријама.





Као што су: котловски пепео, цементни клинкер, шљака, кокс, дробљени камен итд., Посебно неки материјали са високом температуром, великим расутом, великим блоком, оштрим оштрим углом и јаким млевењем.







1. Дубоки ланчани транспортер за хлађење плоча узима у обзир сопствене услове производње. Примене транспортера са летвицама у различитим индустријама су различите. За велике електромеханичке индустрије као што су аутомобили и кућни апарати, требало би изабрати тешке-ланчане транспортне траке за хлађење, а индустрије као што су храна и електроника би требало да изаберу лаке ланчане транспортере.

2. Транспортер за хлађење плоча дубоког ланца одређује захтеве материјала за транспорт. Ланчана плоча транспортера за хлађење ланчаних плоча је направљена од полипропилена, полиетилена, ацетала, најлона, нерђајућег челика итд.; Оквир транспортера за хлађење ланчаних плоча састоји се од нерђајућег челика, легуре алуминијума високе{3}}врсте, савијања плоча од угљеничног челика, канала од угљеничног челика итд., у складу са Одаберите одговарајући материјал лима за карактеристике материјала који транспортујете.

3. Транспортер за хлађење плоча дубоког ланца одређује правац транспорта. Према различитим правцима транспорта, транспортер за хлађење ланчаних плоча је подељен на линеарну линију за транспорт фосфорне плоче, транспортер за пењање са фосфорном плочом, окретни транспортер за хлађење са ланчаним плочама, вертикални транспортер са фосфорном плочом, транспортер са закривљеним фосфорним плочама, транспортер са закривљеним плочама фосфора, транспортер за акумулацију фосфора, итд. пренос правац према карактеристикама простора локације.

4. Одредите основне параметре . Ширина, висина, размак, дужина, брзина транспорта и носивост транспортера могу се подесити према потребама произвођача.



Врсте кецељских транспортера:

Тешки транспортер:погодан за транспорт блок материјала на кратке удаљености са величином честица испод 1000 мм.

Средњи транспортер:погодан за транспорт блок материјала на кратке-раздаљине са величином честица за храњење мањом од 400 мм, транспорт материјала са густином растресита мањом од 2400 кг/м³, тежином блока мањом од 500 кг и температуром мањом од 400 степени.

Лагани транспортер:погодно за транспорт на кратке{0}}раздаљине блок материјала са величином честица за храњење мањом од 160 мм, транспорт материјала са густином растресита мањом од 1200 кг/м³, тежином блока мањом од 140 кг и температуром мањом од 350 степени.









(1) Уобичајена ширина транспортне траке: б=650мм, 800мм, 1000мм, 1200мм, 1500мм, 2000мм; Међу њима се широко користе б=800мм, 1000мм и 1500мм;

(2) Тежина једног транспортованог предмета: углавном 75 кг, * до 120-150 кг;

(3) Дужина транспортера: углавном 60-120м, * до 200м;

(4) Цонвеиор Екпресс серија: в=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 м/мин;

(5) Висина подизања транспортера: х=2.2-4.5м, * до 10м;

(6) За различите материјале, дозвољени угао нагиба транспортера је 25 степени;

(7) Када је транспортер инсталиран на терену радионице или отвореном тлу, висина зазора од врха тетиве повратне стране скале плоче до тла не смије бити мања од 200 мм; Када се уграђује у јаму, висина зазора не сме бити мања од 300 мм. Под одређеним околностима и ограниченим одређеним спољним условима, висина слободног простора се може одредити према потреби.













1. Редовно проверавајте да ли је ланац преноса транспортера за хлађење ланчаних плоча истрошен или не. Ако постоји било каква абнормалност, замените је на време.

2. Проверите да ли су завртњи на ланчаним плочама транспортера за хлађење ланчаних плоча затегнути. Ако су лабаве, треба их на време затегнути.

3. Проверите затегнутост ланца преноса транспортера за хлађење ланчаних плоча. Превише лабав и сувише затегнут ће лако довести до хабања лежајева.

4. Редовно проверавајте да ли је потребно додати уље за подмазивање редуктора ланчаног транспортера.

5. У транспортеру за хлађење ланчане плоче не сме бити страних материја, које могу лако изазвати заглављивање ланца итд., и треба их очистити на време.

6. Забрањено је често покретање, покретање преоптерећења и пуно{1}}учитавање.





Локација тачке подмазивања	Назив мазива	Циклус подмазивања
Лежајеви главе и репа вратила	ЗГ-3 маст на бази калцијума	једном месечно
Водилица затезача вијака	Маст на бази калцијума за вијке ЗГ-3	једном месечно
Слееве Роллер Ланац	ЗГ-3 маст на бази калцијума	једном у 10 дана
електромотор	Нега према упутствима произвођача
Ваљци за вучу ланца	ЗГ-3 маст на бази калцијума	једном у 15 дана





Могући кварови	Главни разлог	Метод елиминације
Оптерећење мотора је превелико	Велики блок се заглавио, спојница није концентрична	Смањите количину храњења, очистите велике комаде, подесите коаксијалност
Одступање ланца транспортера	Зупчаници главе и репа нису паралелни	Подесите завртањ репног уређаја
Отказивање мреже зупчаника	хабање зупчаника	Замените погонски зупчаник
Температура лежаја је превисока	Недостатак уља за подмазивање, прљавштина у уљу, неправилно подешавање, затегнутост лежајева итд.	1. Сипајте гориво и очистите лежај 2. Подешавање или поправка





Услуга пре{0}}продаје:

• Водите купце да изаберу одговарајући модел опреме.
• Пошаљите инжењерско и техничко особље на место производње на време да планира локацију за купце, дизајнира разумне процесе и решења.
• Можемо дизајнирати и производити производе према посебним потребама купаца како бисмо задовољили различите потребе инвеститора



Услуга на распродаји:

• Строга контрола производа пре напуштања фабрике
• Испоручује се према уговору



Услуге након{0}}продаје:

• Главни гарантни рок на опрему коју продаје наша компанија је годину дана (осим квара или оштећења изазваних људским факторима, факторима горива или неодољивим природним појавама, а гаранцијом нису обухваћени рањиви делови: бризгаљке за гориво, главе пумпе, фотоосетљиве очи итд.).
• Ако је квар опреме узрокован људским факторима, трошак ће бити наплаћен према фабричкој цени.
• Након што примите обавештење о гаранцији, одговорите у року од 2 сата. 24 сати на техничке смернице да бисте решили проблеме.







Зхенгзхоу Одифеи Мацхинери Екуипмент Цо., Лтд. се фокусира на транспортну опрему већ 17 година. Његова главна делатност је: спирални вибрациони вертикални елеватор, фидер за ламеле, транспортер за хлађење ланчаних плоча, транспортер за ламеле, транспортер за хлађење ланчаних плоча, велики угаони транспортер за хлађење ланчаних плоча, вијчани транспортер, транспортер са ланчаним кашикама, ТД тракасти транспортер са кашиком, ланац са кашиком, НЕ НСЕ кашикасти елеватор и други цео асортиман кашикастих елеватора. ТД75 Транспортер за хлађење ланчаних плоча (или транспортер за хлађење ланчаних плоча), мобилни транспортер, транспортер за хлађење ланчаних плоча са ребрима великог нагиба; пужни транспортер, пужни транспортер без осовине; лака, средња и тешка Ланчана плоча за хлађење транспортера; машина за транспортер са ланчаном кашиком, СЦД транспортер клинкера; хоризонтални миксер са двоструком осовином; лака, средња и тешка плоча за убацивање; ГЗГ мотор вибрација; троммел екран, троммел екран без осовине;

У 2010. години, тим за истраживање и развој наше компаније ушао је у индустрију рециклирања ресурса и сукцесивно је развио љускасте транспортере за третман домаћег отпада, сита без осовине за просијавање и сортирање кућног отпада, додаваче ламела за грађевински отпад и транспортере за отпатке у електричним пећима, који не само да стварају. индустријски ланац.

Зхенгзхоу Одифеи Мацхинери Екуипмент Цо., Лтд. континуирано спроводи технолошке иновације у духу изврсности и развио је неколико практичних нових производа. Производ је напредног дизајна, фин у производњи, поуздан у перформансама, има међународни напредни ниво, добро се продаје у земљи и иностранству и има за циљ да буде лидер у индустрији!





П: Да ли сте фабрика или трговачка компанија?

О: Ми смо фабрика, основана 2007. године, специјализована за производњу спиралних вибрационих вертикалних лифтова, улагача летвица, транспортера за хлађење ланчаних плоча, транспортера са летвицама, транспортера за хлађење ланчаних плоча, транспортера за хлађење ланчаних плоча под великим углом, транспортера пужног транспортера, транспортера ланчаних кашика, ланчане кашике и Т транспортера.



П: Шта је са резервним деловима?

О: Увек обезбеђујемо резервне делове по цени коштања и дајемо вам листу резервних делова када купите машину.



П: Да ли ћете тестирати машину пре испоруке?

О: Да, тестираћемо сваку машину и производну линију пре испоруке и послати вам радни видео. Такође можете проверити код нас пре испоруке.



П: Може ли овај транспортер за хлађење ланчаних плоча бити отпоран на високе температуре?

О: Да, материјали са високом температуром мањом од 1000 степени могу се транспортовати. Молимо контактирајте купца да објасните карактеристике материјала, запремину и дужину транспорта, итд. Хвала.

П: Да ли се транспортер за хлађење ланчаних плоча може користити у постројењу за ливење челика?

О: Да, ланчани плочасти транспортер за хлађење је идеална опрема за транспорт оштрих, врућих, кабастих и корозивних материјала у индустријама као што су гвожђе и челик, рударство, грађевински материјали, металургија, угаљ, хемијска индустрија итд.











1. Наведите назив материјала, специфичну тежину, величину честица итд

2. Да ли постоје друге карактеристике: као што су вискозност, температура, корозивност, итд?

3. Дужина транспорта, хоризонтални транспорт или коси транспорт?

4. Капацитет транспорта / сат



Ако сте заинтересовани за транспортер за хлађење ланчаних плоча, слободно нас контактирајте за 24 сата!
